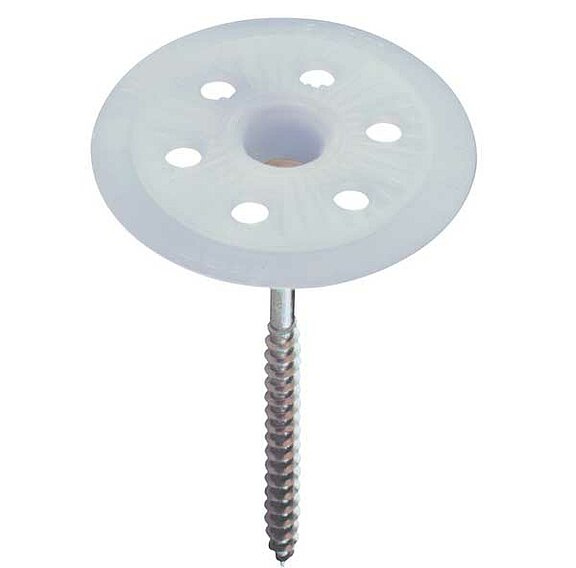

Schraubbefestigung STR H

Zur Befestigung von Dämmplatten auf Holz

Tellergröße 60 mm
für alle Holzuntergründe Verankerungstiefe 30 - 40 mm
für Glasfaserplatte 15 mm
für Spannplatte V 100 22 mm
Verbrauch: Fläche: 6 St/m²; Randbereich: 7 St./m² (je nach Windlast)
Bitte technische Richtlinien beachten
Verschlussstopfen im Lieferumfang enthalten

Bestandteil der allg. bauaufsichtlichen RYGOL-SAKRET WDVS-Zulassung:
"SAKRET WDVS Holzfaser Holzbau" Z-33.47-1624

Typ*	Dämmstoffdicke bis	LE Menge	EAN	Art.Nr.
80	40 mm	100 St./Karton	4027038216667	09027080
100	60 mm	100 St./Karton	4027038214694	09049100
120	80 mm	100 St./Karton	4027038216674	09027120
140	100 mm	100 St./Karton	4027038216698	09049140
160	120 mm	100 St./Karton	4027038216704	09049160
180	140 mm	100 St./Karton	4027038216711	09049180
200	160 mm	100 St./Karton	4027038216728	09049200
220	180 mm	100 St./Karton	4027038216803	09039300

* Die Typenbezeichnung gibt an, für welche Dämmplattendicke der Dübel geeignet ist (es wird 20 mm vorhandener Altputz berücksichtigt). Ist kein Altputz vorhanden, kann der nächstkleinere Dübel verwendet werden.

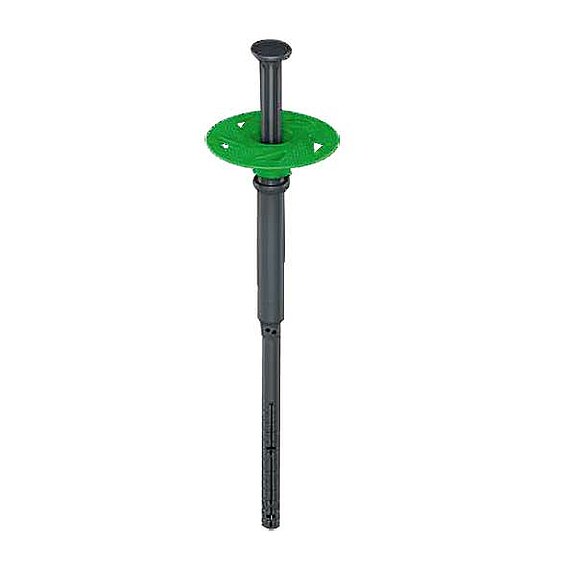

Universalschlagdübel H2

Für Beton, Voll- und Lochsteine

Dübeldurchmesser 8 mm
Tellerdurchmesser 60 mm
Bohrlochtiefe ≥ 35 mm
Verankerungstiefe hef ≥ 25 mm
Nutzungskategorien A, B, C
Europäische Zulassung ETA-11/0192
optimiertes Tellereinzugsverhalten
Kunststoffmontageelement zur Reduzierung von Wärmebrücken
mit Zusatzteller montierbar
kürzeste Verankerungstiefe, minimale Bohrtiefe
hohe Lasten für Ihre Sicherheit
günstiger Dübelverbrauch
Nagel vormontiert für schnelle Montage
mit EPD (Umwelt-Produktdeklaration)

Dämmstoffdicke bis Neubau	Dämmstoffdicke bis Altbau	Typ*	LE Menge	EAN	Art.Nr.
60 mm	40 mm	095	100 St./Karton	4005813945469	09052009
80 mm	60 mm	115	100 St./Karton	4005813945476	09052011
100 mm	80 mm	135	100 St./Karton	4005813945483	09052013
120 mm	100 mm	155	100 St./Karton	4005813945490	09052015
140 mm	120 mm	175	100 St./Karton	4005813945506	09052017
160 mm	140 mm	195	100 St./Karton	4005813945513	09052019
180 mm	160 mm	215	100 St./Karton	4005813945520	09052021
200 mm	180 mm	235	100 St./Karton	4005813945537	09052023
220 mm	200 mm	255	100 St./Karton	4005813945544	09052025
240 mm	220 mm	275	100 St./Karton	4005813945551	09052027
260 mm	240 mm	295	100 St./Karton	4005813945568	09052029

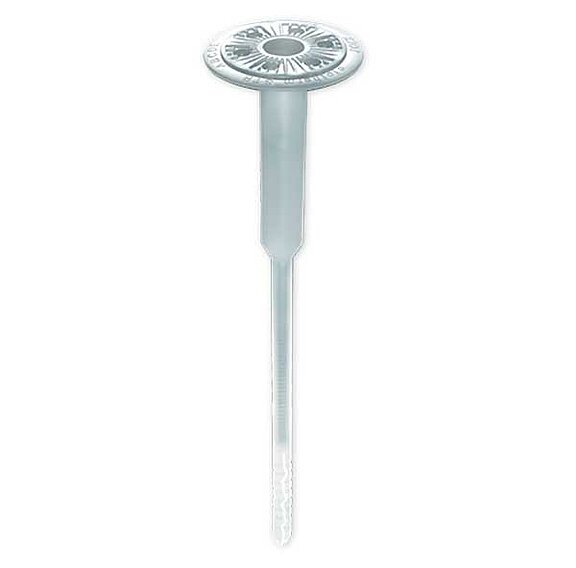

Schraubbestigung STR U 2G

Sauberes und schnelles Befestigungssystem zur vertieften Montage

Universal-Schraubdübel für Voll- und Lochbaustoffe
Dübeldurchmesser 8 mm
Tellerdurchmesser 60 mm
Bohrlochtiefe h1 ≥ 40 mm*
Verankerungstiefe hef ≥ 25 mm*
mind. Verankerungstiefe hef ≥ 25 mm*
Konus stufenweise länger
erhöhte Montagegeschwindigkeit
verringerte Wärmebrücke 0,001 W/K vertieft
Vermeidung von Dübelabzeichnung und Putzrissen
für Porenbeton Mindestsetztiefe 65 mm

*Diese Angaben beziehen sich auf einen Neubau mit 10 mm Kleberdicke

Dämmstoffdicke bis (Neubau¹)	Dämmstoffdicke bis (Altbau²)	Typ*	LE Menge	EAN	Art.Nr.
80 mm	60 mm	115	100 St./Karton	4027038214168	09028115
100 mm	80 mm	135	100 St./Karton	4027038209799	09028135
120 mm	100 mm	155	100 St./Karton	4027038209805	09028155
140 mm	120 mm	175	100 St./Karton	4027038209812	09028175
160 mm	140 mm	195	100 St./Karton	4027038209829	09028195
180 mm	160 mm	215	100 St./Karton	4027038209836	09028215
200 mm	180 mm	235	100 St./Karton	4027038209843	09028235
220 mm	200 mm	255	100 St./Karton	4027038214175	09028255
240 mm	220 mm	275	100 St./Karton	4027038214182	09028275
260 mm	240 mm	295	100 St./Karton	4027038214199	09028295
280 mm	260 mm	315	100 St./Karton	4027038214205	09028315
300 mm	280 mm	335	100 St./Karton	4027038214212	09028335

¹⁾ 10 mm Kleberdicke
²⁾ 20 mm Altputz

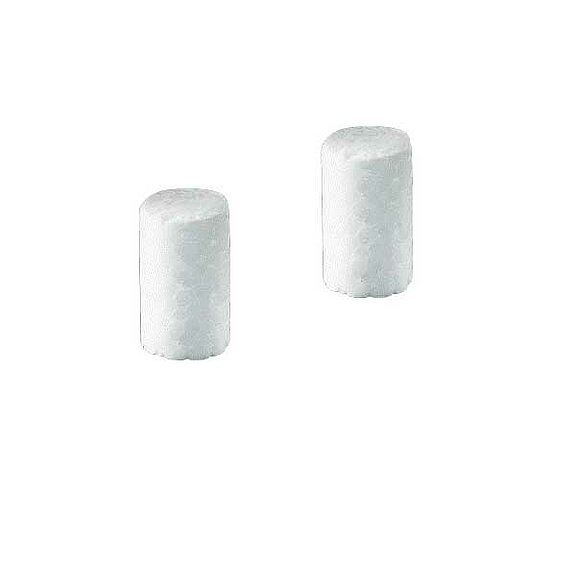

Verschluss-Stopfen STR

Spezieller Verschluss-Stopfen aus Polystyrol (EPS)

Zur Verwendung mit STR-U-2G bei oberflächenbündigem Einbau

LE Menge	EAN	Art.Nr.
500 St./Karton	4027038218180	09039200

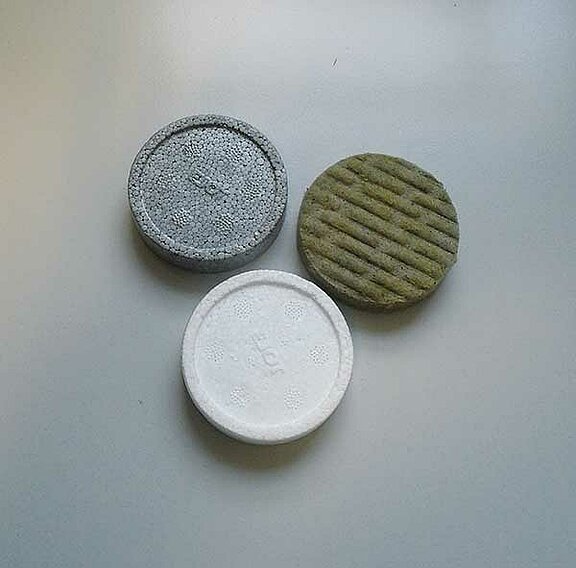

Rondelle

für das Verschließen der Dübelversenkungen im Dämmstoff

Ausführung	LE Menge	EAN	Art.Nr.
EPS weiß	100 St./Karton	4027038214588	09039100
EPS silver	100 St./Karton	4027038214595	09039102
MF	100 St./Karton	4027038214601	09039103

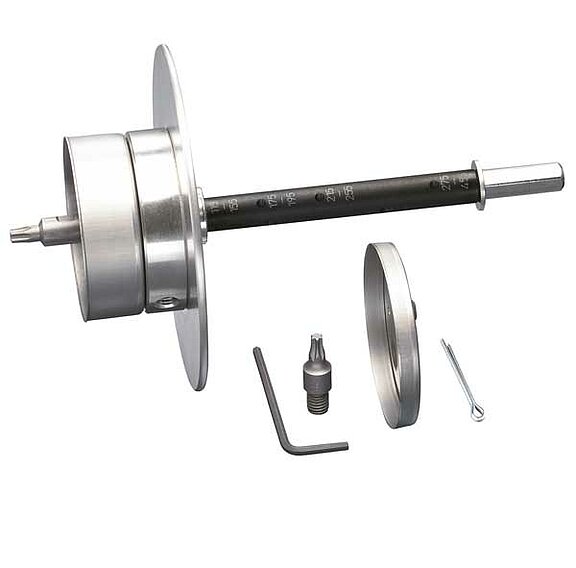

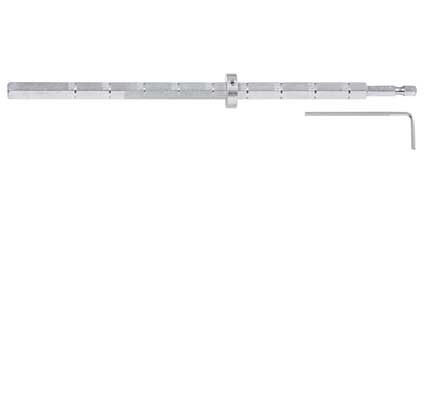

STR tool 2GE Antriebselement

Spezielles Montagewerkzeug für STR U 2GE

stufenweise verstellbar für alle Dübellängen
ermöglicht sichere und einfache Montage

LE Menge	EAN	Art.Nr.
1 Stück	4027038214151	09029000

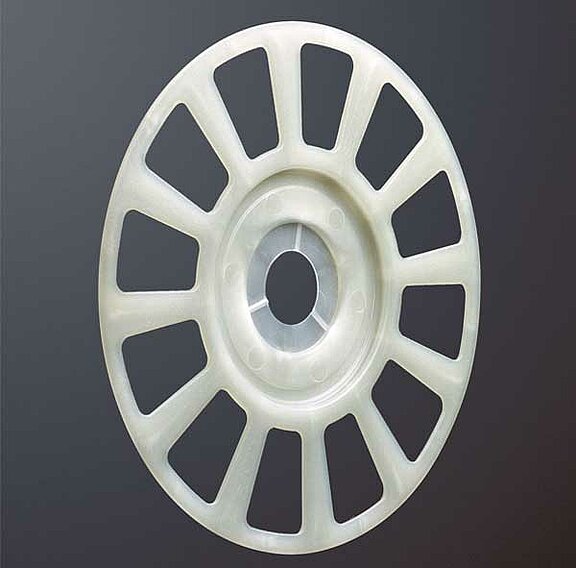

Dübelteller SBL 140 plus

Kunststoffscheibe zur Kombination mit Dübel

zur Kombination mit Tellerdübeln (Tellerdurchmesser 60 mm)
Tellergröße Ø 140 mm
zur zusätzlichen Verdübelung der Lamellendämmplatten

Ausführung	LE Menge	EAN	Art.Nr.
Ø 140 mm	100 St./Karton	4027038214663	09042140

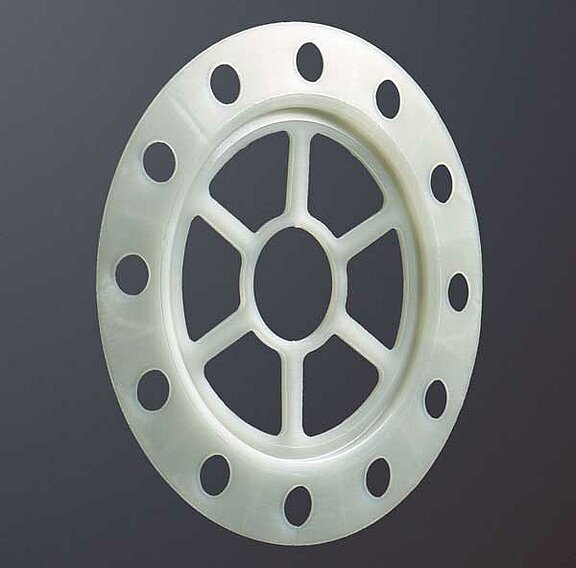

Kunststoffscheibe VT 90

Kunststoffscheibe zur Kombination laut unserem Tellerdübelsortiment

zur Kombination mit Tellerdübeln (Tellerdurchmesser 60 mm)
Tellergröße Ø 90 mm
zur zusätzlichen Verdübelung der MF-Putzträgerplatten

Ausführung	LE Menge	EAN	Art.Nr.
Ø 90 mm	100 St./Karton	4027038214656	09042090

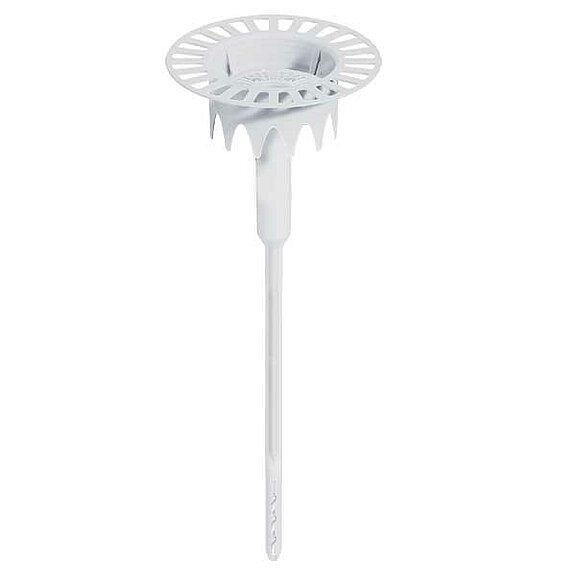

Dübelteller VT 2G

Speziell abgestimmter Teller in Kombination mit STR U 2G für die vertiefte Montage in Mineralwolle-Dämmplatten

zur Verdübelung von Mineralwolle-Dämmplatten in Kombination mit Schlag- und Schraubdübel
durch "Aufschieben" auf einen entsprechenden Tellerdübel gebrauchsfertig
Tellergröße Ø 112 mm

Ausführung	LE Menge	EAN	Art.Nr.
Ø 112 mm	100 St./Karton	4027038214670	09042200

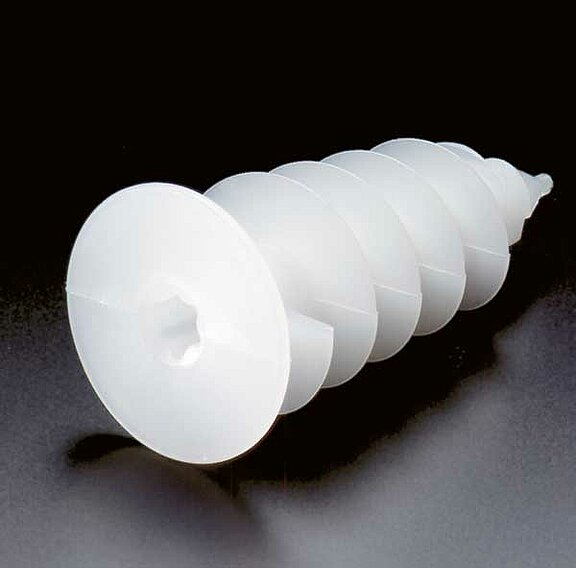

Spiraldübel

Bestehend aus Hart-PVC

TORX T40
Teller 28 mm
Dübellänge 58 mm
empfohlene Schraube d = 4,5 mm
zur nachfolgenden Befestigung von Briefkästen und Beleuchtungen

LE Menge	EAN	Art.Nr.
10 St./Beutel	4027038214090	09025900

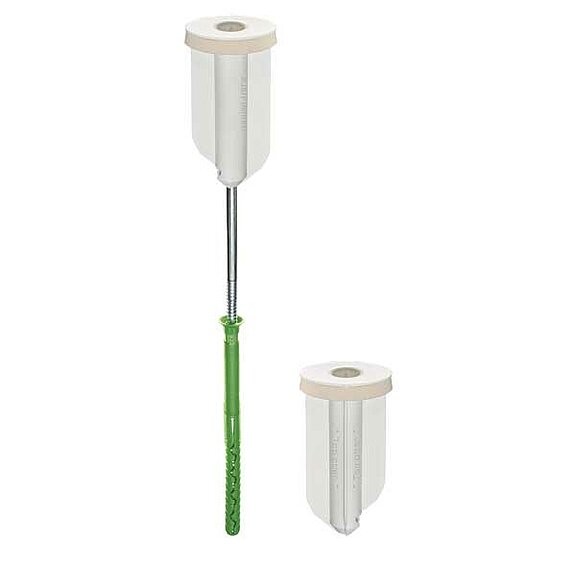

Montagebuchse Dart-Set

Konstruktives Befestigungssystem, bestehend aus einer Montagebuchse aus glasfaserverstärktem Kunststoff inkl. hochwertiger EPDM-Dichtscheibe und einem Fassadendübel (∅ 8 mm)

Montagebuchse Dart-Set für die nachträgliche Montage von leichten bis mittelschweren Anbauteilen (bis max. 15 kg) an WDVS-Fassaden aus EPS, Mineralwolle und Mineralschaum
Montagebuchse Dart-Set ermöglicht die Befestigung von Anbauteilen (bis 15 kg) durch Aufnahme handelsüblicher Grobgewindeschrauben Ø 9 mm bzw. Stockschrauben Ø 9 mm mit Ansatzgewinde M10, zum Beispiel:
- Fallrohrschellen
- Schilder, Werbetafeln, Hausnummer
- Klappladenarretierung, Rankgitter
- Lampen, Bewegungsmelder, Klingel, Briefkasten
1 Set bestehend aus: 1 Montagebuchse, 1 Dichtung, 1 Fassadendübel Ø 8 mm

für Dämmstoffdicke bis	BE Gebinde	EAN	Art.Nr.
80 mm	10 St./Karton	4027038216964	09029808
100 mm	10 St./Karton	4027038216971	09029810
120 mm	10 St./Karton	4027038216988	09029812
140 mm	10 St./Karton	4027038216995	09029814
160 mm	10 St./Karton	4027038217008	09029816
180 mm	10 St./Karton	4027038217015	09029818
200 mm	10 St./Karton	4027038217022	09029820
220 mm	10 St./Karton	4027038217039	09029822
240 mm	10 St./Karton	4027038217046	09029824
260 mm	10 St./Karton	4027038217053	09029826
280 mm	10 St./Karton	4027038217060	09029828

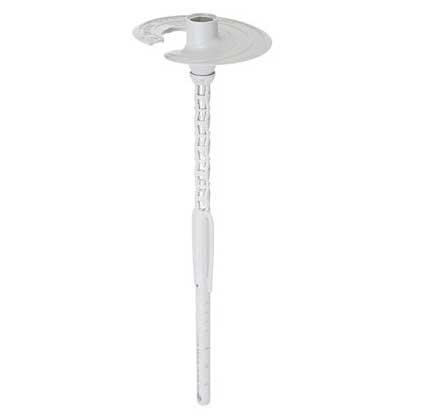

Schraubdübel vormontiert ecotwist

Vormontierter Schraubdübel für Dämmstoffstärken von 100 - 400 mm

Schraubteller Ø 66 mm
Verankerungstiefe hef = 35 mm
mit ETA-Zulassung
sehr einfache Bohrlochtiefenermittlung
Baustoffklassen A,B,C,D und E
für EPS und Mineralwolle

Länge	Ausführung	LE Menge	BE Menge	EAN	Art.Nr.
162 mm	Tolrenzausgleich: 0 - 10 mm für Neubauten	45 Kt./Palette	100 St./Karton	4027038211785	09030616
202 mm	Tolrenzausgleich: 10 - 30 mm für Standardsanierung	45 Kt./Palette	100 St./Karton	4027038211792	09030620
232 mm	Tolrenzausgleich: 30 - 60 mm für Altbausanierung	45 Kt./Palette	100 St./Karton	4027038211808	09030623
